Verladeanlage System 4030

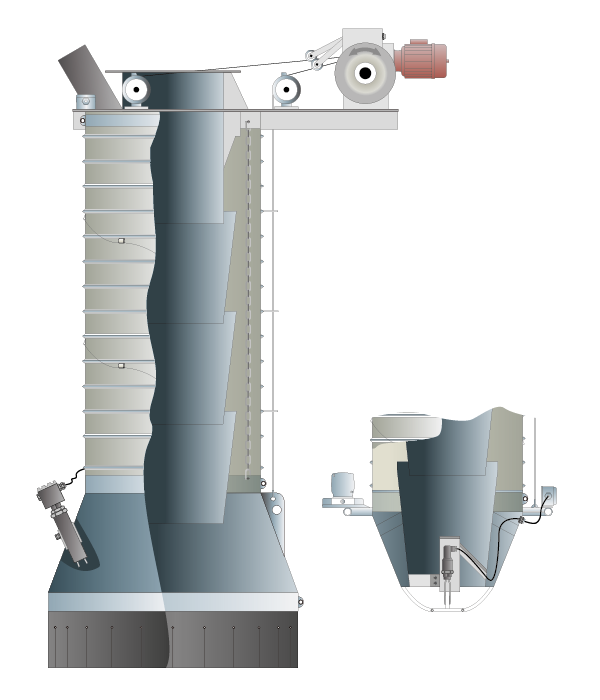

Doppelverladeeinrichtung mit oder ohne Entlüftungsanschluss, 1 und 3-Seilführungen. Innen mit Verschleißschutztassen für abrasive Schüttgüter
Oberteil
Platte mit oder ohne Entlüftungsanschluss, Seilumlenkrollen und Befestigungsbohrungen
Tassen
Konisch Ø 300 / 400 mm, mit Verbindungsstegen
Seilwinde
Elektroseilwinde
Unterteil 1
Staubglocke mit flexibler Gummischürze, mit oder ohne Füllstandsmessung
Unterteil 2
Doppelkonus mit Seil- und Kettenbefestigungsösen (bei Silofahrzeugbeladung mit Gummibelag)
Entlüftungsschlauch
LW Ø 500 bis 800 mm, mit Seilführungsstegen und Verbindungsstegen Elektroseilwinde
Optional
Sonderausstattung
- Spülluftfilter Typ DF in verschiedenen Größen
- Abrüttelvorrichtung
- Metallteile aus Edelstahl
- Wendeschützsteuerung/ SPS-digital
- Füllstandsmelder
- Automatikschaltung - kontinuierliches Anheben der Staubglocke über die Elektroseilwinde durch eingebaute Füllstandsmessung
Technische Daten
| max. Länge mit Unterteil I [mm] | min. Länge mit Unterteil I [mm] | Hub [mm] | Tassen |
|---|---|---|---|
| 1.050 | 600 | 400 | 1 |
| 1.400 | 700 | 700 | 2 |
| 2.100 | 800 | 1.330 | 4 |
| 2.800 | 1.000 | 1.800 | 6 |
| 3.500 | 1.200 | 2.300 | 8 |
| 4.200 | 1.400 | 2.800 | 10 |

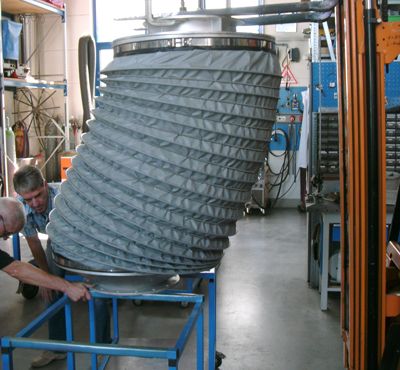

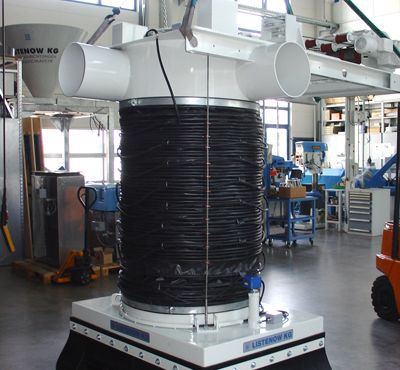

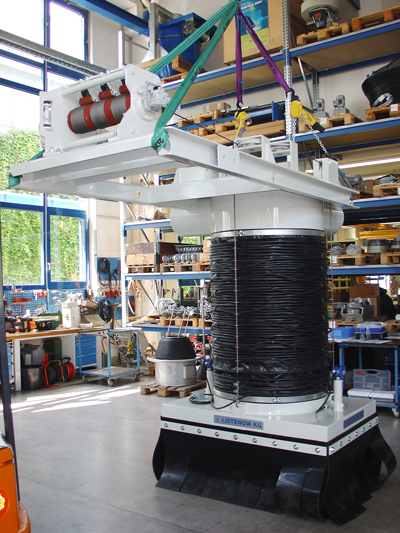

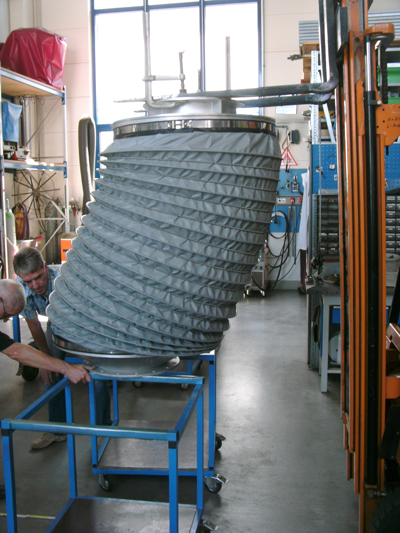

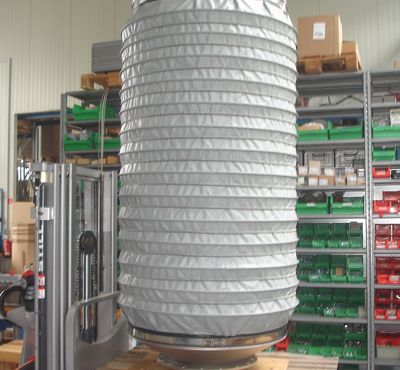

Galerie
