Verladeanlage System 4020
Doppelverladeeinrichtung mit Entlüftungsanschluss, 1-Seilführung und Verschlusskegel
Oberteil
Entlüftungsdom mit Anschlussflansch. Zylindrischer Innenteil mit Konus und Seilumlenkrolle
Verladeschlauch
Materialauslegung je nach Schüttgut, mit Seilfführungsstegen, beide Schläuche sind lösbar miteinander verbunden.
- Schläuche: Außen LW Ø 600 bis 1.200 mm
- Innen: LW Ø 350 bis 600 mm
Seilwinde
Steuerungskasten und Hängedrucktaster
Unterteil 1
Doppelkonus mit Handführungsring. Verschlusskegel und Führung mit eingebautem Füllstandsmesser. Gummibelag 8 mm und Schutzkorb
Unterteil 2
Verladung in offene und geschlossene Fahrzeuge. Mit automatischer Arretierung des Verschlusskegels. Anheben der flexiblen Staubglocke möglich
Optional
- Schüttgutführung mit Tassen aus verschleißfesten Materialien
- Metallteile aus Edelstahl
- Abrüttelvorrichtung
- Spülluftfilter Typ DF in verschiedenen Größen
- Wendeschützsteuerung/ SPS-digital
- Füllstandsmelder
Technische Daten
| max. Länge mit Unterteil I [mm] | min. Länge mit Unterteil II [mm] | Hub [mm] |
|---|---|---|
| 1.050 | 750 | 300 |
| 1.550 | 850 | 700 |
| 2.050 | 950 | 1.100 |
| 2.550 | 1.050 | 1.500 |
| 3.050 | 1.150 | 1.900 |
| 3.550 | 1.250 | 2.300 |
| 4.050 | 1.350 | 2.700 |

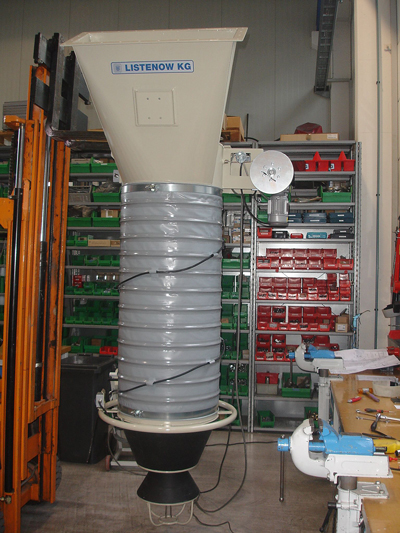

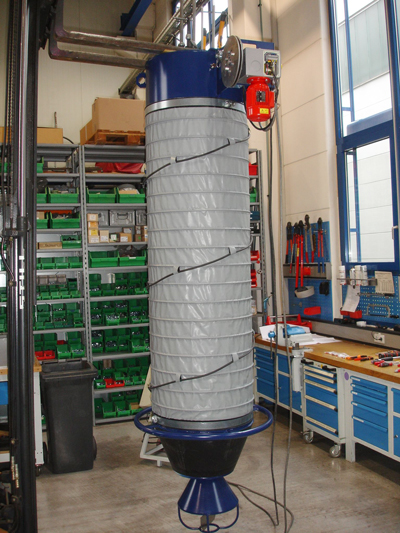

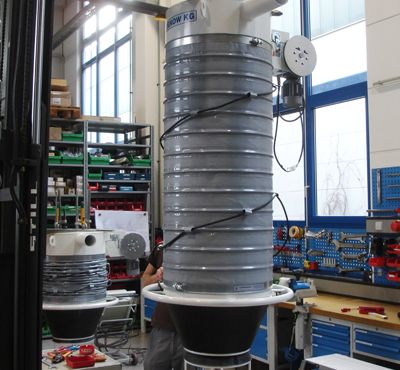

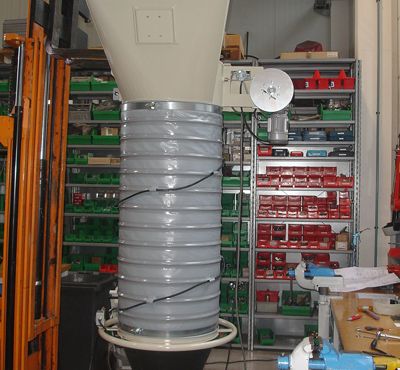

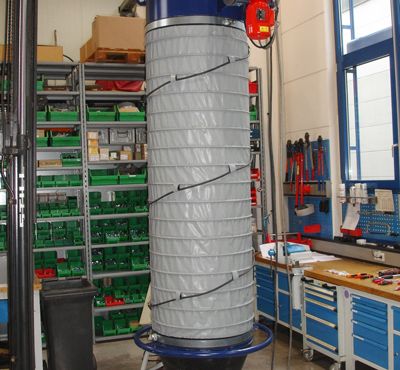

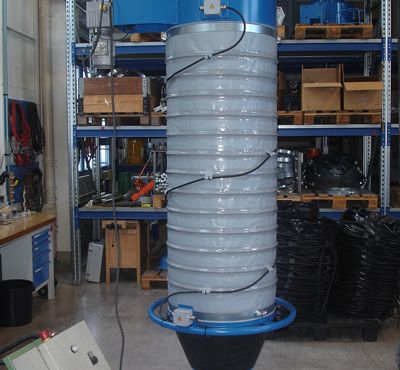

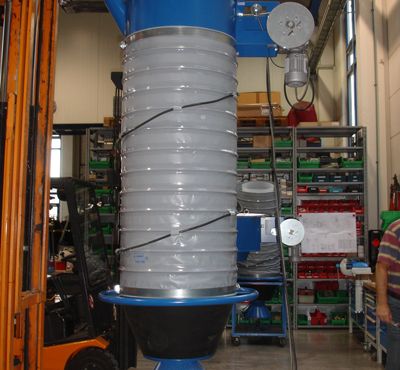

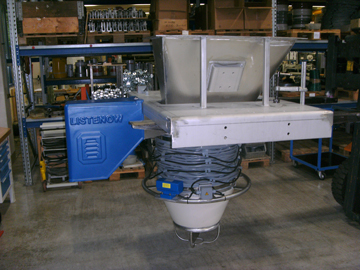

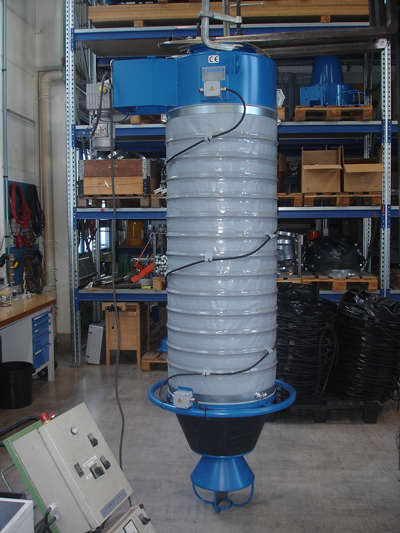

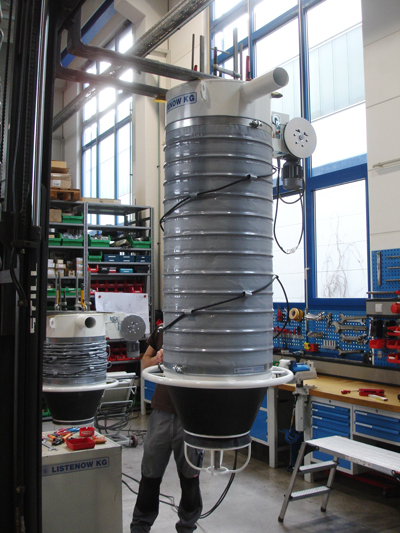

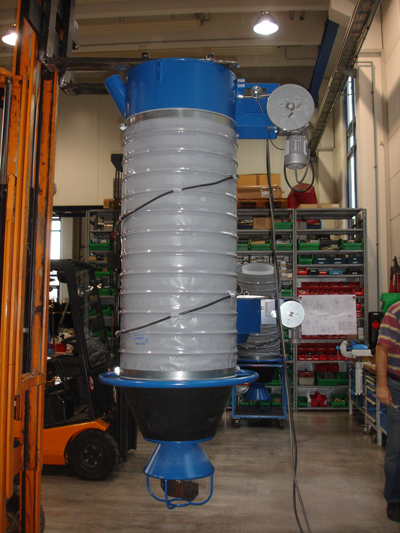

Galerie
