Verladeanlage System 4010
Doppelverladeeinrichtung mit Entlüftungsanschluss und 3-Seilführungen
Oberteil
Doppelverladeeinrichtung mit Entlüftungsanschluss und 3-Seilführungen. Platte mit Anschlussflansch und Seilumlenkrollen
Verladeschlauch
Materialauslegung je nach Schüttgut, mit Seilführungsstegen, beide Schläuche sind lösbar miteinander verbunden.
- Außenschlauch: LW Ø 600 bis 1.200 mm
- Innenschlauch: LW Ø 300 bis 600 mm
Seilwinde
Handwinde oder Elektroseilwinde und Umlenkrolle
Unterteil 1
Doppelkonus mit Handführungsring Gummibelag 8 mm
Unterteil 2
Doppelkonus mit eingebauter Füllstandsmessung und Schutzkorb
Unterteil 3
Staubglocke, mit oder ohne Füllstandsmessung, und flexibler Gummischürze
Optional
Sonderausstattung
- Spülluftfilter Typ DF in verschiedenen Größen
- Abrüttelvorrichtung
- Metallteile aus Edelstahl
- Wendeschützsteuerung/ SPS-digital
- Füllstandsmelder
- Automatikschaltung - kontinuierliches Anheben der Staubglocke über die Elektroseilwinde durch eingebaute Füllstandsmessung
Technische Daten
| max. Länge mit Unterteil I [mm] | min. Länge mit Unterteil I [mm] | Hub [mm] |
|---|---|---|
| 1.050 | 750 | 300 |
| 1.550 | 850 | 700 |
| 2.050 | 950 | 1.100 |
| 2.550 | 1.050 | 1.500 |
| 3.050 | 1.150 | 1.900 |
| 3.550 | 1.250 | 2.300 |
| 4.050 | 1.350 | 2.700 |

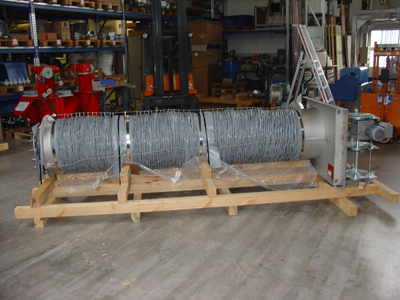

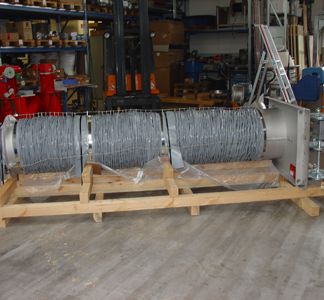

Galerie
