Verladeanlage System 4000
Einfachverladeanlage mit 3-fach Seilführung
Oberteil
Befestigungsflansch mit 3-Seilführung und Montageösen (ohne Entlüftungsanschluss)
Verladeschlauch
Materialauslegung je nach Schüttgut. Seilführungsstege LW Ø 300 bis 600 mm
Seilwinde
Handwinde oder Elektroseilwinde und Umlenkrolle

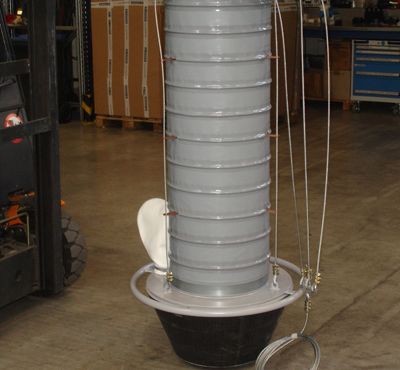

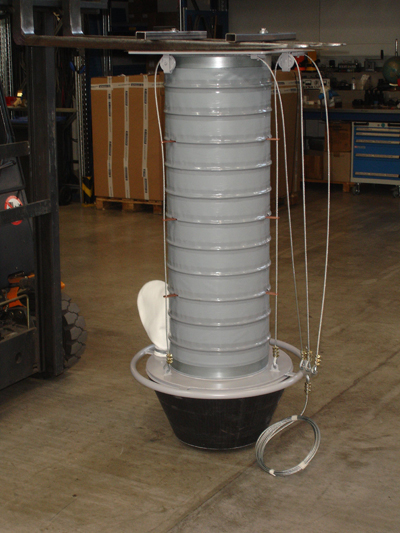

Unterteil 1
Einfachkonus mit Handführungsring, Entlüftungsstutzen, Gummibelag 8 mm
Unterteil 2
Einfachkonus mit eingebauter Füllstandsmessung und Schutzkorb

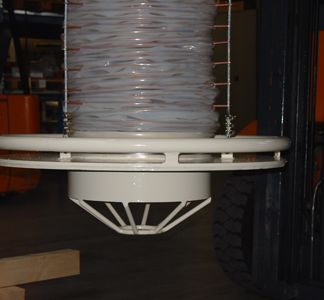

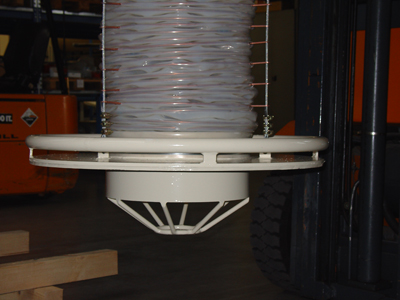

Unterteil 3
Zylinder mit Seilbefestigungsösen für offene Fahrzeuge
Optional
- Abrüttelvorrichtung – kontinuierliches Anheben der Staubglocke über Füllstandsmessung und Seilwinde
- Metallteile aus Edelstahl
- Füllstandsmelder
Technische Daten
| max. Länge mit Unterteil I [mm] | min. Länge mit Unterteil I [mm] | Hub [mm] |
|---|---|---|
| 1.000 | 550 | 450 |
| 1.500 | 650 | 850 |
| 2.000 | 750 | 1.250 |
| 2.500 | 850 | 1.650 |
| 3.000 | 950 | 2.050 |
| 3.500 | 1.050 | 2.450 |
| 4.000 | 1.150 | 2.850 |
